Введение

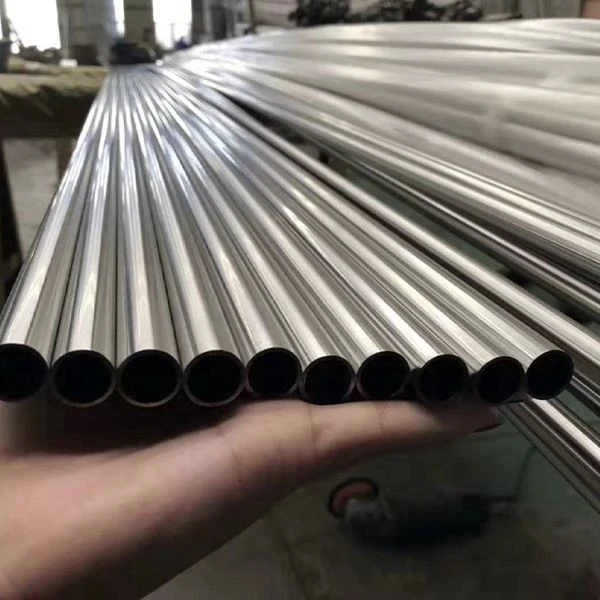

Сварная стальная труба из нержавеющей стали 304L представляет собой трубчатый продукт, изготовленный из нержавеющей стали 304L с использованием передовой технологии сварки.. 304Сварная стальная труба из нержавеющей стали L в основном состоит из хрома (Cr), никеля (Ni) и следовых количеств углерода (C), кремния (Si), марганца (Mn) и других элементов, в которых содержание Cr составляет от 18,00% до 20,00%, а содержание Ni - от 8,00%. и 12,00%, а содержание С крайне низкое, не превышающее 0,03%. Благодаря своей превосходной коррозионной стойкости и хорошим характеристикам обработки он широко используется в пищевой, химической, нефтяной, строительной, автомобильной, медицинской промышленности и других областях.

Особенность

Хорошая свариваемость и технологичность.

Низкоуглеродистые характеристики сварных стальных труб из нержавеющей стали 304L уменьшают выделение карбидов во время сварки и снижают риск межкристаллитной коррозии после сварки. При обычных методах сварки, таких как сварка TIG, прочность сварного соединения сварной стальной трубы из нержавеющей стали 304L может достигать более 90% прочности основного материала, а сварочная деформация невелика, что обеспечивает целостность и надежность трубопровода. В то же время пластичность сварных стальных труб из нержавеющей стали 304L может достигать более 20%, и их легко обрабатывать, придавая им различные формы и размеры, что отвечает потребностям различных сценариев применения.

Отличные гигиенические характеристики

Значение Ra шероховатости внутренней поверхности сварной стальной трубы из нержавеющей стали 304L может достигать менее 0,4 мкм, что позволяет легко чистить и дезинфицировать и эффективно предотвращать рост бактерий. После того как сварная стальная труба из нержавеющей стали 304L контактирует с растворами кислот и щелочей пищевого-класса, количество бактерий на ее поверхности намного ниже предела, установленного национальными стандартами.

Отличная антиоксидантная эффективность

Элемент Cr в сварной стальной трубе из нержавеющей стали 304L может вступать в реакцию с кислородом, образуя плотную защитную пленку из оксида хрома, которая может эффективно предотвращать дальнейшее взаимодействие кислорода с металлическими элементами внутри стальной трубы и задерживать процесс окисления стальной трубы. При высокой температуре 600 градусов скорость окисления сварных стальных труб из нержавеющей стали 304L составляет всего 0,02 мм/год, что намного ниже, чем скорость окисления других обычных сталей.. 304Сварные стальные трубы из нержавеющей стали L можно использовать на открытом воздухе более 50 лет без явной коррозии.

Сварка и связанные с ней меры предосторожности

Выбор материала и оборудования

Используйте метод сварки вольфрамовым инертным газом (TIG).

В качестве присадочного металла следует выбрать ER308L.

Чистота аргона должна достигать или превышать 99,96%.

Пред-подготовка к сварке

Отшлифуйте фитинги в пазах и с обеих сторон, чтобы появился металлический блеск.

Загладьте все неровности на внутренней и внешней поверхностях трубы и убедитесь, что в пределах 50 мм нет видимых царапин и ямок.

Используйте органические растворители, такие как ацетон или этанол, для очистки масла, ржавчины и других загрязнений в радиусе 200 мм.

Меры предосторожности во время сварки

Используйте скошенные V-образные канавки, чтобы уменьшить тепловложение.

Используйте соединительные блоки из одного материала для фиксации деталей при сборке, а для исправления перекосов используйте специальные инструменты.

При возникновении смещения приостановите сварку и осторожно постучите по верхней стороне медным молотком.

Обратная сторона каждого слоя сварного шва должна быть защищена аргоном, а перед сваркой узел следует продуть аргоном в течение не менее 2 минут.

Оба конца трубы должны быть загерметизированы, а длина отверстия не должна превышать одну-восьмую диаметра.

Если полную продувку аргоном из длинной трубы затруднили, установите возле сварного шва уплотнительную пластину и выполните местную аргоновую защиту.
Сварочный пистолет TIG держится близко к сварочной поверхности и вращается во время движения, сохраняя правильный угол для предотвращения окисления.
Используйте внутренние заполняющие сварные швы для вертикальных сварных швов и внешние заполняющие сварные швы для плоских сварных швов.
Присадочная проволока не касается вольфрамового электрода и не проникает непосредственно в область столба дуги.
Конец присадочной проволоки хранится в защищенной зоне.
Сведите к минимуму колебания присадочной проволоки и используйте узкие сварочные каналы.
Каждый сварной шов тщательно проверяется, стыки располагаются в шахматном порядке на 50 мм, межпроходная температура не превышает 150 градусов.
Обязательно заполните кратер дуги, чтобы избежать растрескивания дуги.
Наконец, скосите конец сварного шва до тех пор, пока корень сварного шва не станет синим, и заполните кратер дуги, прежде чем остановиться.

Химический состав

Химический состав сварной трубы из нержавеющей стали 304L в основном включает:

Хром (Cr): 18% - 20%
Никель (Ni): 8% - 12%
Марганец (Mn): Меньше или равно 2%.
Кремний (Si): менее или равно 1 %.
Фосфор (P): Меньше или равно 0,045%.
Сера (S): Меньше или равно 0,03%.
Титан (Ti): Меньше или равно 0,75%.
Углерод (C): Меньше или равно 0,03%.
Остальное — железо (Fe).

Часто задаваемые вопросы

Вопрос: Что такое сварная стальная труба из нержавеющей стали 304L?

A: Сварная стальная труба из нержавеющей стали 304L — это тип металлических труб, изготовленных из секций нержавеющей стали, соединенных друг с другом посредством сварки. Трубы можно использовать для транспортировки жидкостей и газов в промышленных условиях, а также для подачи горячей или холодной воды в сантехнических сооружениях.

Вопрос: В чем разница между сварной трубой и бесшовной трубой?

Ответ: Хотя бесшовные версии могут выдерживать большее давление, они более дорогостоящие и менее гибкие. Сварные конструкции, как правило, лучше подходят для крупных строительных работ, поскольку вы можете получить очень точные размеры для своего проекта, одновременно снижая затраты.

Вопрос: Для чего используется сварная стальная труба из нержавеющей стали 304L?

A: Трансмиссионные трубопроводы: Сварные стальные трубы из нержавеющей стали 304L широко используются для транспортировки таких жидкостей, как нефть, природный газ, угольный газ и вода, особенно в городских системах газо- и водоснабжения. Структурные трубы: Сварные стальные трубы используются в строительных конструкциях, мостах, стальных рамах, опорах и других областях техники.

Вопрос: Бесшовные трубы прочнее сварных?

Ответ: Рабочее давление сварной трубы на 20% меньше, чем у бесшовной трубы, и перед использованием ее необходимо тщательно протестировать, чтобы гарантировать, что она не выйдет из строя в полевых условиях. Однако из-за сложности изготовления бесшовных труб их длина всегда короче, чем у сварных труб.

Вопрос: В чем разница между сварной трубой и фланцевой трубой?

О: По сравнению со сварными швами фланцы представляют собой непостоянный тип соединения, который можно легко собирать и разбирать (идеально подходит для систем, требующих технического обслуживания). Фланцы устанавливаются с помощью сварки, завинчивания или притирки и являются вторым по популярности методом соединения после сварки.

Вопрос: Каковы три метода производства сварных труб?

Ответ: При формовке стальных труб в основном используются три процесса формовки: предварительная -гибка стальной пластины, U-формовка и o-формовка. В каждом процессе используется специальный формовочный пресс для предварительной -гибки кромки стальной пластины, U-формовки и o-формовки поочередно.

Вопрос: В чем разница между бесшовными и сварными трубами из нержавеющей стали?

Ответ: В отличие от бесшовного типа, сварной тип имеет шов, соединяющий трубу, в результате чего на ее поверхности образуется линия шва. Если коротко, то основное отличие конструкции этих двух труб – это наличие линии шва в сварной конструкции.

Вопрос: Можно ли согнуть сварную трубу?

О: При гибке труб сварной шов должен быть ориентирован к нейтральной или нулевой оси (верху или низу относительно плоскости изгиба), чтобы он не подвергался растяжению или сжатию. Для крутых изгибов это особенно важно, так как изгиб по небольшому радиусу требует большего крутящего момента, что может привести к образованию трещин вдоль шва.

Вопрос: Как сделать сварную трубку?

Ответ: Процесс начинается с того, что полосовая заготовка пропускается через ряд роликов, которые превращают плоскую полосу в круглую трубу. Шов сваривается TIG в сварочной камере в инертной атмосфере, что обеспечивает повышенную чистоту и снижение окисления поверхности за счет уменьшения количества примесей.

Вопрос: Для чего используются сварные трубы?

Ответ: Сварные трубы обычно используются в крупных трубопроводных проектах, а также в инфраструктуре водопроводных и канализационных линий. В нефтегазовой отрасли сварные трубы могут использоваться для транспортировки нефти и газа с месторождений на экспортные терминалы, а также на нефтеперерабатывающие заводы.

Вопрос: Каковы преимущества сварных труб?

Ответ: Сварные трубы обладают превосходной коррозионной стойкостью и могут противостоять эрозии химикатов и агрессивных сред в нефти и газе. Кроме того, характеристики соединения сварных труб превосходны, способны выдерживать большие механические нагрузки, обеспечивая надежность и безопасность трубопроводной системы.

Вопрос: Из какого материала изготавливаются сварные трубы?

Ответ: Сварные трубы из углеродистой стали являются наиболее распространенным материалом для сварных труб, в основном состоящим из углерода и небольшого количества других элементов. Трубы из углеродистой стали обладают высокой прочностью, хорошими характеристиками обработки и хорошей коррозионной стойкостью.

Вопрос: Какие марки сварных труб?

А: Sa53/a53 сварной - класса б.
АПИ 5л сварной - марок Б, х42, х52, х60, х65 и х70 (псл1 или псл2)
А672 (сварная альтернатива бесшовному А106)
A671 (сварная альтернатива низкотемпературному A333)

Вопрос: Как защитить нержавеющую сталь от ржавчины после сварки?

Ответ: Если оксидный слой не герметизирует сварной шов, вы получите окисление и ржавчину. Чтобы добиться такой пассивации, производители очищают сварные швы нержавеющей стали одним из трех способов. Маринуют его с помощью травильной пасты; они используют абразивы и проволочные щетки; или они очищают его химически, используя растворы на основе кислоты- или соли-и электричество.
